こちらのページでは、当社の取り扱い製品シリーズをご紹介します。
NC精密求心研磨機への反転装置・洗浄装置などのオプション搭載もあります。NC-R旋盤、更に球芯測定治具、カンザシなども豊富に取りそろえています。
ご不明点・ご質問などはお気軽にご連絡ください。
デジタルカタログ
Vol.6_CATALOG
光学レンズ研磨”求心”加工法装置の先鋭
コジマエンジニアリングのデジタルカタログをご覧ください。
Qcn
加工条件自動プログラミング ＝ レンズ加工標準化
＜加工ソフト自動プログラミング ＆ 加工原点自動設定＞
コジマエンジニアリングがご提案するＱｃｎシリーズ。
Qcnシリーズ
求心“研削・研磨”装置＝レンズ・工具形状入力＝加工条件 自動計算・設定完了
QCN-8F-2P-S型(例)
Qcnシリーズ
QCN型 求心研削／研磨機
QCN-8F-2P・QCN-8F-4P／QCN-80／QCN-120／QCN-160／QCN-200型
特許 第5476377号
加工条件自動設定＝レンズ形状書込→設定完了
簡単操作・自動設定
特長
レンズ形状“書込”
| | "自動設定"
| | 加工開始 |
必要スペックに合わせてベース機およびモードを選択。
上軸“強制従属”回転 | |
ベース機を選択（各専用） | QCN-8F-2P／QCN-8F-4P／QCN-80／QCN-120／QCN-160／QCN-200型－選択 |
モードを選択（各専用） |
|
装置仕様
装置名称 | QCN-8F-2P／4P | QCN-80 | QCN-120 | QCN-160 | QCN-200 |
レンズ径 | 3φ～80φ | 3φ～80φ | 8φ～120φ | 8φ～160φ | 20φ～200φ |
レンズR／凸・凹 | 3R～平面 | 3R～平面 | 5R～平面 | 10R～平面 | 15R～平面 |
皿高さ | 70mm R無関係統一 | 70mm R無関係統一 | 100mm R無関係統一 | 100mm R無関係統一 | 100mm R無関係統一 |
最大工具皿径 | 150φ | 150φ | 220φ | 290φ | 360φ |
皿合わせ装置
PMR-80型
NC求心皿合わせ装置・ラップ機
求心揺動による高精度皿合わせ
デジタル制御により作業の標準化・スキルレス
数値設定・データ記憶
特長
- デジタル制御によりカン・コツからの脱却。
- レンズ形状と、同形状のホルダー型皿合わせ治工具を使用することにより、レンズ加工条件と同じ設定条件で皿合わせが可能。
- 求心R旋盤「KCN-150H型」との組み合わせで作業効率格段向上。
定皿・ホルダー形状皿合わせ | 治工具による加工皿の皿合わせ、調整 |
単軸モデル＝省スペース | ダライ盤のスペースへ設置可能 |
揺動条件タッチパネル入力 | 数値管理＝作業標準化・スキルレス |
加工事例
レンズと同径・同R
装置仕様
加工皿径 | 3φ～80φ |
加工R | 凹・凸 3R～平面、0.0001Rピッチ ━ タッチパネルデジタル設定 |
主軸速度 | 50～500rpm ━ ボリューム設定 |
電源 | 4.3KvA、3相 200／220V±10％ 50／60Hz |
寸法・重量 | W:50cm／D:90cm／H:155cm 約200kg |
KCN-300H型
NC-R旋盤
KCN-150H／300H型
CNC求心R旋盤
タッチパネル簡単設定
球面高精度加工、治工具作成・修正
球面高精度加工、治工具作成・修正
特長
球面高精度加工 | 凸・凹 3R～9999Rおよび平面まで設定可能 |
自動切削 | R旋回、追込みR旋回 ━ タッチパネル設定 |
加工R入力 対話式 | タッチパネル入力＝スキルレス |
手動加工 パルサ手動切削 | X方向、Z方向、R旋回 ━ タッチパネル切り替え |
治工具の有効利用 | 加工皿・ホルダー等の再利用、コスト削減、納期短縮 |
加工事例
黄銅（真鍮）
鋳物凸皿
装置仕様
装置名称 | KCN-150H型 | KCN-300H型 |
加工皿径 | φ5～φ150 | φ5～φ300 |
加工R | 凹・凸 3R～平面、0.001Rピッチ ━ タッチパネル設定 | |
バイト | 手動パルサ送り | |
R:0～±91°／X:0～150mm／Z:0～280mm | R:0～±91°／X:0～300mm／Z:0～450mm | |
R旋回モード：追い込みR旋回モード／自動送り ━ タッチパネル設定 | ||
移動速度：1・10・100／3段階切り替え ━ タッチパネル設定 | ||
主軸 | 回転速度:100～2,000rpm、2kW・BLモータ無段変速 ━ ボリューム設定 スクロールチャック:#5 - φ110 MAX ネジアダプター:メネジW1 1／8°×10山・深さ24、インローφ30・深さ6 | |
電源 | 4.3KvA、3相 200／220V±10％ 50／60Hz | |
寸法・重量 | W:143+30cm／D:83cm／H:145cm 850kg | W:143+30cm／D:89cm／H:145cm 860kg |
追加仕様
φ18用コレットチャック
パルサハンディボックス
LED照明
1.一般Rおよび外径 チップバイト#904&ホルダー
2.凹10R以下 チップバイト#905&ホルダー
3.φ18用コレットチャック
2.凹10R以下 チップバイト#905&ホルダー
3.φ18用コレットチャック
4.パルサハンディボックス
5.LED照明 #LED2001
6.各種寸法自動割り出し設定&加工ソフト ※別途打ち合わせ要
5.LED照明 #LED2001
6.各種寸法自動割り出し設定&加工ソフト ※別途打ち合わせ要

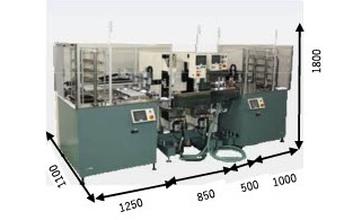

NC全自動研磨仕様 モデルライン
少人数による多軸管理“オートハンドローディング”のモデルライン
タッチパネルによる簡単操作
1.洗浄籠供給 XY-供給装置
XY-10型
- レンズパック：10枚
- 対象形状：外径5φ～100φ 肉厚30mmMAX
- 吸着パッド搬送
2.研磨加工 NC全自動研磨装置
APM-8FO-2P型（2軸）
新機構レンズ搬送 オートハンドローディング
各軸単独（並列）・加工順（順列）設定可能
- 加工範囲：凸・凹 3R～平面 3φ～75φ
- 加工条件：3工程設定可能
- PP（高速圧縮研磨）、VP（光軸自動調心研磨）
3.こすり洗浄 擦り洗浄装置
KW-80型
- レンズ外径保持洗浄
- 研磨完了即洗浄でヤケ防止
- 対象形状：外径5φ～80φ
4.洗浄籠収納 完成品収納ストッカー
XY-2X5W型
- 指定洗浄籠：10個
- 吸着パッド搬送・縦置
- 対象形状：外径10φ～80φ 肉厚30mmMAX

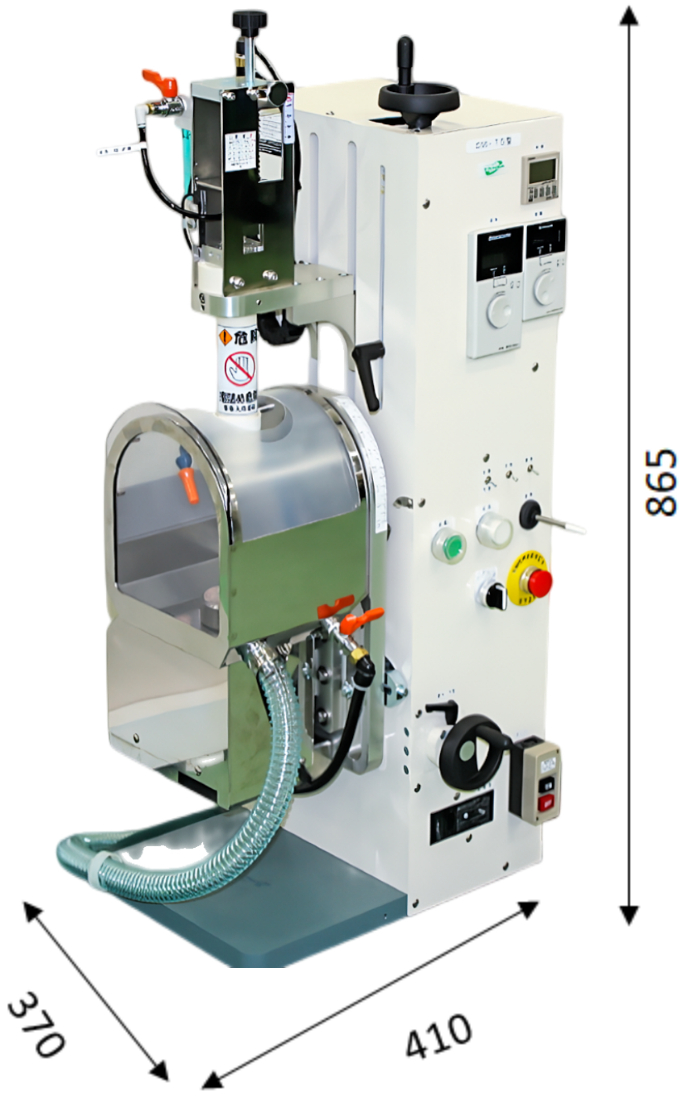

卓上単軸求心研磨装置
卓上単軸求心研磨装置
SM-75型
卓上型・小型・軽量・可搬タイプ・高剛性・高精度－求心揺動
特長
スピンドル構造搭載 高精度・高剛性
微速加工で材料制限なし
装置仕様
研磨方式 | 求心揺動式 | |
対象レンズ形状 | レンズ径 | 3φ～40φ |
レンズ曲率 | 凸・凹／3R～75R | |
レンズ肉厚 | 25mm MAX | |
工具皿 | 皿径 | 70φ MAX |
求心基準高さ | 100mm | |
工具皿設定高さ | 凸皿／100+曲率R値mm、凹皿／100-曲率R値mm | |
上軸（ワーク軸） | 軸端形状 | 軸外径20φ、オネジM19・P0.5・L7、カンザシ穴φ17・L42 |
下軸（工具軸） | 軸端形状 | メネジM16・P1・L10、インローφ18・L6 |
回転速度 | 100～1,000rpm／200～2,000rpm／300～3,000rpm ━ 選択 60W（オプション150W）単相100V、無段変速 | |
揺動機構 | クランク式、前後揺動 ━ 手動設定 | |
揺動角度 | 前方-10°～垂直0°～60°後方 | |
揺動速度 | 5～40cpm、25W、無段変速 | |
電源、容量 | 200W、単相100V・50／60Hz | |
圧力、容量 | 0.5MPa・45L／min、接続口ワンタッチ継手6φ | |
寸法・重量 | W:400mm／D:300mm／H:800mm 約75kg | |
高精度NC求心研磨装置
SSシリーズ
国際特許取得：日本 第5080300号・台湾・韓国・中国・アメリカ・欧州
SSシリーズ
SS-52／54型
“小型” 装置幅130cm
“小径” 小Rレンズ対応
タッチパネルで振動R、角度、速度設定
“小径” 小Rレンズ対応
タッチパネルで振動R、角度、速度設定
装置仕様
装置名称（各軸単独） | SS-52（2軸） | SS-54（4軸） |
レンズ径 | 2.5φ～25φ（50φオプション） | |
レンズR | 2R～50R、凸・凹 | |
皿高さ | レンズR 無関係統一／凸皿 100mm／凹皿 50mm | |
NC制御 | 加工条件設定および調整操作 | |
SSシリーズ追加仕様
- ダイレクトスムージング
- 主軸モータ0.75kw
- 求心圧縮研磨／吸着研磨
- 球芯監視ダイヤル装置
- 自動肉厚定寸装置
- バネ、エアー加圧併用装置
- 加工条件：2段／3段設定
- 回転・加圧タッチパネル設定
- 主軸芯給水機構
- 他各種
高精度NC求心研磨装置
PM-8Fシリーズ 手動機タイプ
国際特許取得：日本 第5476377号・台湾・韓国・中国・アメリカ・欧州
PM-8Fシリーズ 手動機タイプ
PM-8F/8F-2P型
◆完全NC／超高鋼性・高精度・高機能／ダイレクトペレット仕様／万能マシン
◆4軸（又は2軸）タイプ、小スペース
◆タッチパネルで全加工条件を設定、精度調整、記憶
◆最大揺動角度50°広角度揺動可
◆4軸（又は2軸）タイプ、小スペース
◆タッチパネルで全加工条件を設定、精度調整、記憶
◆最大揺動角度50°広角度揺動可
PM-8F型
装置名称（各軸単独） | PM-8F型 （4軸） ／ PM-8F-2P型 （2軸） |
レンズ径 | 3φ～80φ |
レンズR | 3R〜平面、凸・凹 |
皿高さ | 70mm・レンズR無関係統一 |
NC制御 〈タッチパネル〉 データ記憶 | 加工条件設定および調整操作、記憶、高再現性 データ記憶容量 約120種 加工モード 求心方式 揺動R 凸／凹 5R〜9999.999Rおよび平面0.001Rピッチ 求心補正：5μm/10μm 2モード、手動−上昇／下降 揺動角度 左50°〜垂直0°〜右15°〈揺動Rにより制限〉 揺動速度 10段変速（5〜30cpm参考） 回転速度 300〜3000rpm（研削） 200〜2000rpm（研磨） └ ※どちらかを選択 0.75kW インバータ無段変速 |
上軸 | リニアガイド・ボールネジ サーボモータ駆動 分解能3μm 加圧 700g〜16kgf（標準バネ仕様） レンズ着脱 真空吸着および手動 |
PM-8Fシリーズ追加仕様
①ダイレクトスムージイグ法・高速圧縮研磨法仕様ユニット4軸
②自動肉厚定寸装置
③球芯監視ダイヤル装置
④バネ、エアー加圧併用機構
④バネ、エアー加圧併用機構
⑤加工条件3段設定
⑥回転、加圧タッチパネル設定
⑦主軸芯給水機構
⑦主軸芯給水機構
⑧工具皿球芯自動設定ソフト
他各種
高精度NC求心研磨装置
PMシリーズ 手動機タイプ
国際特許取得：日本 第5476377号・台湾・韓国・中国・アメリカ・欧州
PMシリーズ 手動機タイプ
PM-80型
装置仕様
装置名称（各軸単独） | PM-80 |
レンズ径 | 3φ～80φ |
レンズR | 3R～平面、凸・凹 |
皿高さ | 70mm・レンズR無関係統一 |
NC制御 | 加工条件設定および調整操作 |
PMシリーズ 手動機タイプ
PM-120／160／200型
装置仕様
装置名称（各軸単独） | PM-120 | PM-160 | PM-200 |
レンズ径 | 8φ～100φ | 8φ～120φ | 8φ～160φ |
レンズR | 5R～平面、凸・凹 | 5R～平面、凸・凹 | 10R～平面、凸・凹 |
皿高さ | 100mm・レンズR無関係 | ||
NC制御 | 加工条件設定および調整操作 | ||
PMシリーズ 手動機タイプ
PM-300型
装置仕様
装置名称（各軸単独） | PM-300 |
レンズ径 | 50φ～300φ |
レンズR | 25R～平面、凸・凹 |
皿高さ | 150mm・レンズR無関係統一 |
NC制御 | 加工条件設定および調整操作 |
PMシリーズ追加仕様
- ダイレクトスムージング／高速圧縮研磨／吸着研磨
- 求心監視ダイヤル装置
- 自動肉厚定寸装置
- バネ・エアー加圧併用機構
- 加工条件：2段／3段設定
- 回転・加圧タッチパネル設定
- 主軸芯給水機構
- 工具皿球芯自動設定リスト
- 他各種
- 逆加圧機構（PM-300型限定）
高精度NC求心研磨装置
APMシリーズ 自動機タイプ（PMシリーズの自動化）
搬送装置の他に、反転装置・洗浄装置などのオプションも用意。各種レンズストッカーとの組み合わせで、連続運転が可能。
APMシリーズ
APM-800型
タッチパネルで加工条件設定、調整
装置仕様
装置名称（各軸単独） | APM-800 |
レンズ径 | 3φ～75φ |
レンズR | 3R～平面、凸・凹 |
皿高さ | 70mm・レンズR無関係統一 |
NC制御 | 加工条件設定および調整操作 |
APMシリーズ
APM-1000／1200型
タッチパネルで加工条件設定、調整
装置仕様
装置名称（各軸単独） | APM-1000 | APM-1200 |
レンズ径 | 8φ～75φ | 8φ～120φ |
レンズR | 5R～平面、凸・凹 | |
皿高さ | 100mm・レンズR無関係統一 | |
NC制御 | 加工条件設定および調整操作 | |
APMシリーズ追加仕様
- ダイレクトスムジング／高速圧縮研磨／吸着研磨
- 求心監視ダイヤル装置
- 自動肉厚定寸装置
- バネ、エアー加圧併用機構
- 回転、加圧タッチパネル設定、記憶
- 加工条件：2段／3段設定
- 主軸芯給水機構
- 自動球芯設定ソフト
- 他各種
高精度 全自動NC求心研磨装置 レンズワーク搬送方式
搬送方式 ベルト方式
搬送方式 オートハンド方式
高精度NC求心研磨装置
LMシリーズ
特許 第5080300号
皿取り付け軸の位置を数値で入力・制御し、加工Rを任意に設定できるタイプの求心揺動型レンズ研磨機。
従来の装置と違い、中継ぎによる治工具の高さ調整が不要となり、より高精度な加工を実現。
LMシリーズ
LM-150型
タッチパネルで加工条件設定、調整
装置仕様
装置名称（各軸単独） | LM-150 |
レンズ径 | 6φ～100φ |
標準レンズR | 凸3R～150R／凹3R～100R |
標準レンズR 皿高さ | 100mm統一 |
準標準レンズR | 凸150R超～200R／凹100R超～150R |
準標準レンズR 皿高さ | 100mm統一／100±50mm調節 |
LMシリーズ追加仕様
- 高速圧縮研磨／吸着研磨
- 求心監視ダイヤル装置
- 自動肉厚定寸装置
- バネ、エアー加圧併用機構
- 回転・加圧タッチパネル設定、記憶
- 加圧条件2段／3設定
- 主軸芯給水機構
- 他各種
高精度NC求心研磨装置
SLシリーズ
特許 第5080300号
SL-84型
SLシリーズ
SL-82／84型
タッチパネルで加工条件設定、調整
装置仕様
装置名称（各軸単独） | SL-82（2軸） | SL-84（4軸） |
レンズ径 | 3φ～70φ | |
レンズR | 2R～80R、凸・凹 | |
皿高さ | 70mm統一 | |
NC制御 | 加工条件設定および調整操作 | |
SLシリーズ追加仕様
- ダイレクトスムージング
- 主軸モータ0.75kw
- 求心圧縮研磨／吸着研磨
- 球芯監視ダイヤル装置
- 自動肉厚定寸装置
- バネ、エアー加圧併用装置
- 加工条件：2段／3段設定
- 回転・加圧タッチパネル設定
- 主軸芯給水機構
- 他各種
高精度NC求心研磨装置
ASLシリーズ（SLシリーズの自動化タイプ）
SLシリーズの自動化タイプ搬送装置の他、洗浄装置などのオプションも用意。
各種レンズストッカーとの組み合わせで、連続運転が可能。タッチパネルで揺動R自動設定、精度調整可能。
ASLシリーズ
ASL-800型
タッチパネルで加工条件設定、調整可能
装置仕様
装置名称（各軸単独） | ASL-800 | ||
レンズ径 | 2～80R、凸凹 | ||
レンズR | 3φ～75φ | ||
皿高さ | 凸皿70mm | ||
レンズR無関係統一 | |||
ASLシリーズ追加仕様
- 自動肉厚定寸装置
- 求心監視ダイヤル装置
- バネ、エアー加圧併用機構
- 加工条件：3工程設定
- 回転・加圧タッチパネル設定
- 主軸芯給水機構
- 主軸モータ 0.75kw（ASS500.600）
- 他各種
自動こすり洗浄装置
自動こすり洗浄装置
KW-80／120型
装置仕様
装置名称 | KW-80／120型 |
対象レンズ径 | KW-80：5φ～80φ・肉厚20mm／質量150g KW-120：10φ～120φ・肉厚30mm／質量300g |
ラップ | 上軸：無断変速10～60rpm 右回転、下軸：無断変速10～60rpm 左回転 |
チャック左右移動 | パルスモータ |
洗浄液 | 水切液・油・水 |
循環タンク容量 | 7L |
洗浄時間 | 1～30秒 デジタルタイマー |
レンズストッカー
レンズストッカーシリーズ
XY-2型
装置仕様
装置名称 | XY-2 |
対象レンズ径 | 5φ～100φ |
パック数 | 2枚 供給・収納兼用 |
タッチパネル | X・Y各停止位置およびワーク位置指定 |
付属品 | レンズセンタリング |
レンズストッカーシリーズ
XY-4型
装置仕様
装置名称 | XY-4 |
対象レンズ径 | 5φ～100φ |
パック数 | 供給パック：2枚／収納パック：2枚 |
タッチパネル | X・Y各停止位置およびワーク位置指定 |
付属品 | レンズセンタリング |
レンズストッカーシリーズ
XY-10型
装置仕様
装置名称 | XY-10 |
対象レンズ径 | 5φ～100φ（特注120φ MAX） |
エレベータ | 10段 供給・収納 |
パック数 | 収納パック：10枚 |
タッチパネル | X・Y各停止位置およびワーク配列指定 |
レンズストッカーシリーズ
XY-40型
レンズパック式ストッカー
Vヤゲン式センタリングチャック
裏表判別ロータリ式センタリングチャック
装置仕様
装置名称 | XY-40 |
対象レンズ径 | 10φ～80φ |
搭載パック数 | レンズパック（直積み）約40枚 |
レンズストッカーシリーズ
XY-2X5W型
研磨完成レンズ収納ストッカー
洗浄籠・平置きパレット兼用タイプ
洗浄籠・平置きパレット兼用タイプ
装置仕様
装置名称 | XY-2X5W |
対象レンズ径 | 10φ～80φ |
洗浄籠収容数 | 10籠2列5段エレベータ |
籠侵漬槽 | 第1槽レンズ収納中2籠侵漬／第2槽2列5段エレベータ内レンズ収容籠侵漬槽 |
求心測定工具
求心精度の測定・校正
1.プレートゲージ…球芯直行精度基準ゲージ
2.ボールゲージ…球芯高さ位置精度基準ゲージ
3.センタリングホルダー…ダイヤルゲージ旋回治具
4.マグネチックスタンド…ダイヤル固定治具
5.ダイヤルゲージ（ﾃｽﾄｲﾝｼﾞｹｰﾀ）…10μm／DIV-標準・2μm／DIV-高分解能
5.ダイヤルゲージ（ﾃｽﾄｲﾝｼﾞｹｰﾀ）…10μm／DIV-標準・2μm／DIV-高分解能
6.収納ケース・・・アルミケース
ツールアジャスター
ツールアジャスター
DJ-16／20／30／40型
特長
- 側長スケール：リニアガイドでスムーズにスライド微調送り機構付きです。
- 皿高さ：高さ調整スクリューで皿を叩くことなく、正確に設定できます。
- 皿芯振れ：専用高感度テストインジゲータで正確に設定できます。
- スピンドル：焼入れ研磨仕上げ、インロー、胴付き端面は、摩耗、変形しません。
- その他：大型アンギュラベアリングを使用、高剛性で、メンテナンスフリー。
※追加仕様：特殊寸法マスターブロック
エアーチャック式 レンズ拭き上げ機
エアーチャック式レンズ拭き上げ機
YC-200型
特長
- レンズ形状による専用瓜は必要ありません。
- チャック瓜はレンズ径および凸・凹レンズ、コバ厚により専用瓜を準備することなく、広範囲に共用できます。
- 大口径レンズの拭き上げに威力を発揮します。
- チャックの開閉ストロークおよび、速度・圧力は微妙設定できます。
- レンズを確実にソフトチャッギします。
- レンズにキズカケ、ピリ等発生させません。
真空吸着式 やけ落とし機 他
真空吸着式
やけ落とし機 YK-1型
墨塗り機 YK-2型
面取り機 YK-3型
